Cum sunt utilizate cablurile cu un singur nucleu fără înveliș standard UE în sistemele electrice moderne?

Cablajele electrice din interiorul dulapurilor de control, plăcilor de distribuție, mașinilor și sistemelor de construcție necesită adesea cabluri care pot fi direcționate eficient prin spații limitate, menținând în același timp izolația electrică și conductibilitatea stabile. Spre deosebire de cablurile cu o manta exterioara suplimentara, cablurile cu un singur nucleu fara manta sunt proiectate cu o constructie mai compacta, ceea ce le face potrivite pentru multe aplicatii de cablare fixa si conexiune interna.

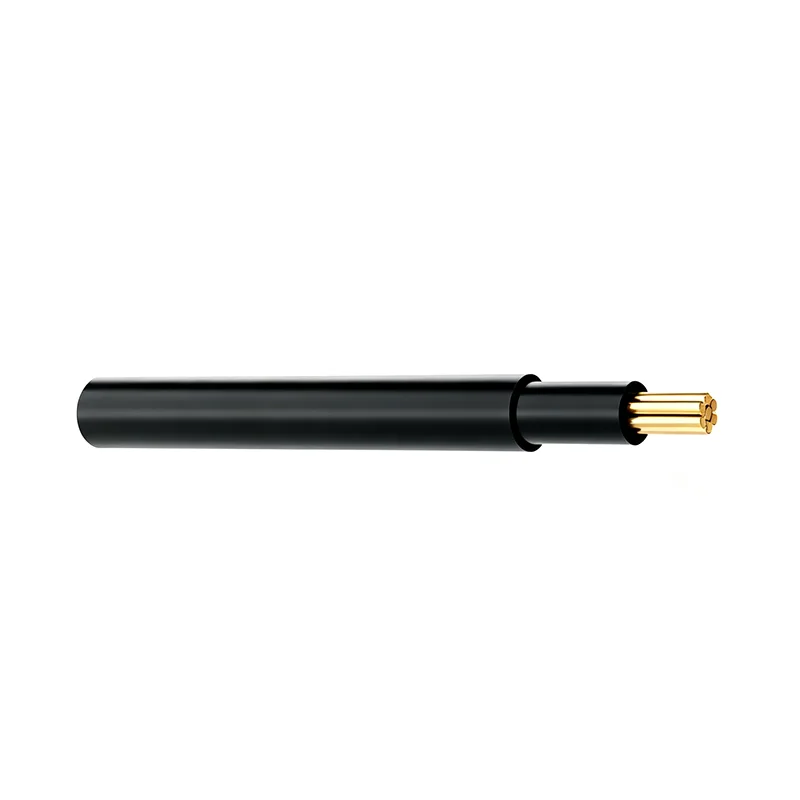

TheCabluri fără înveliș cu un singur conductor standard UEfurnizat deLINSHENGsunt proiectate pentru aplicații electrice de joasă tensiune la standarde europene. Gama de produse folosește conductori de cupru fără oxigen, acceptă configurații de conductoare solide și pline și este disponibilă cu PVC sau materiale izolatoare personalizate. Specificațiile actuale ale produsului acoperă un interval de tensiune nominală de 450/750 V și secțiuni transversale ale conductorilor de la 1,5 mm² la 25 mm².

De ce sunt utile cablurile unice pentru cablarea internă?

Rutare eficientă în spații limitate

Dulapurile electrice și echipamentele de automatizare conțin numeroase componente, terminale, întrerupătoare, relee și dispozitive de control. Cablajul trebuie să treacă adesea prin canale înguste și să urmeze rute specifice între componente.

O construcție cu un singur nucleu face firele individuale mai ușor de direcționat și organizat. Instalatorii pot aranja conductori diferiți în funcție de aspectul dulapului, în loc să manipuleze un cablu cu mai multe fire mai mare unde sunt necesare conexiuni individuale.

Conexiuni electrice mai clare

Conductoarele individuale pot fi identificate și direcționate separat, ceea ce poate simplifica munca de conectare în interiorul tablourilor de distribuție și a dulapurilor de comandă. Etichetarea corectă și rutarea organizată pot face, de asemenea, inspecția și întreținerea viitoare mai eficiente.

Configurație flexibilă

Circuite diferite pot necesita dimensiuni diferite ale conductorilor. O gamă de cabluri cu un singur conductor care acoperă mai multe secțiuni transversale permite proiectanților de sisteme să selecteze dimensiunea conductorului în funcție de cerințele actuale, condițiile de instalare și reglementările electrice aplicabile.

Unde sunt aplicate în mod obișnuit aceste cabluri?

Dulapuri electrice de control

Dulapurile de comandă conțin un număr mare de conexiuni electrice interne. Circuitele de alimentare, circuitele de control, interfețele de semnal și conexiunile componentelor pot necesita diferite dimensiuni ale conductorilor și căi de rutare.

TheCabluri fără înveliș cu un singur conductor standard UEpoate fi utilizat pentru cablarea internă a dulapului acolo unde metoda de instalare aplicabilă permite acest tip de cablu. Caracteristicile lor flexibile de rutare pot ajuta instalatorii să creeze căi de cablare organizate în spațiul limitat al cabinetului.

Plăci de distribuție

Plăcile de distribuție necesită conexiuni fiabile între puterea de intrare, dispozitivele de protecție a circuitelor, blocurile de borne și circuitele de ieșire. Conductoarele cu un singur conductor pot fi utilizate pentru conexiunile interne atunci când tipul de cablu selectat și metoda de instalare îndeplinesc cerințele sistemului electric.

Echipamente de automatizare industrială

Mașinile industriale conțin de obicei motoare, senzori, componente de control, relee, sisteme PLC, contactori și alte dispozitive electrice. Aranjamentul cablajului trebuie să se potrivească cu aspectul fizic al acestor componente, menținând în același timp conexiuni electrice fiabile.

Cablurile LINSHENG pot fi aplicate la conexiunile electrice interne ale echipamentelor de automatizare și mașinilor de producție, unde specificațiile cablurilor sunt adecvate condițiilor de funcționare.

Sisteme electrice de clădire

Cablurile unipolare standard europene sunt, de asemenea, utilizate în instalații electrice rezidențiale și comerciale adecvate, inclusiv circuite de iluminat, conexiuni de distribuție și cablaje interne fixe.

Aplicația reală ar trebui să fie întotdeauna determinată de reglementările naționale de instalare aplicabile, tipul cablului, dimensiunea conductorului, tensiunea nominală, mediul de instalare și metoda de protecție necesară.

Ce parametri electrici ar trebui să verifice cumpărătorii?

Specificațiile de mai sus trebuie tratate ca parametri specifici produsului. Pentru o anumită instalare, cumpărătorii trebuie să confirme tipul de cablu aplicabil, construcția conductorului, materialul de izolație, temperatura nominală și cerințele de reglementare înainte de a comanda.

Cum afectează dimensiunea conductorului selecția cablului?

1,5 mm² pentru circuite mai mici

Opțiunea de 1,5 mm² are o rezistență maximă a conductorului de 12,1 Ω/km și poate fi luată în considerare pentru aplicații adecvate de cablare cu curent mai scăzut, unde cerințele de instalare permit această dimensiune a conductorului.

2,5 mm² pentru conexiuni electrice generale

Versiunea de 2,5 mm² are o rezistență maximă a conductorului de 7,41 Ω/km și este de obicei considerată pentru o gamă mai largă de cerințe de conectare electrică. Curentul real admisibil depinde de metoda de instalare, temperatura mediului ambiant, grupare, izolație și standardele aplicabile.

4 mm² până la 10 mm² pentru cerințe de curent mai mari

Opțiunile de 4 mm², 6 mm² și 10 mm² oferă secțiuni transversale a conductorului din ce în ce mai mari pentru aplicațiile care necesită o capacitate mai mare de transport de curent. Cumpărătorii ar trebui să calculeze dimensiunea necesară a conductorului pe baza sarcinii reale și a condițiilor de instalare, mai degrabă decât să selecteze numai în funcție de puterea nominală a echipamentului.

16 mm² și 25 mm² pentru conexiuni mai mari

Opțiunile de 16 mm² și 25 mm² sunt disponibile pentru sistemele electrice care necesită conductori mai mari. Pentru aceste aplicații, căderea de tensiune, metoda de instalare, temperatura ambiantă, gruparea conductorilor și condițiile de scurtcircuit trebuie luate în considerare în timpul selectării cablului.

Care este diferența dintre conductorii solizi și torți?

Conductori solizi

Un conductor solid este format dintr-un singur element conductor. Poate oferi o structură relativ stabilă pentru cablarea fixă ​​și este de obicei considerată acolo unde cablul nu necesită mișcare frecventă.

Adecvarea unui conductor solid depinde de mediul de instalare, cerințele de îndoire, designul terminalului și standardul aplicabil de cablu.

Conductori spiralati

Un conductor spiralat este format din mai multe fire mai mici combinate într-un singur conductor. Această construcție oferă, în general, o flexibilitate mai mare decât un conductor solid de aceeași zonă a secțiunii transversale.

Configurațiile cu șuvițe pot fi utile atunci când cablarea trebuie să urmeze trasee curbe sau când spațiul de instalare face ca flexibilitatea să fie importantă.

Ce ar trebui să fie luat în considerare la instalarea cablurilor fără înveliș?

Protecție împotriva daunelor mecanice

Un cablu neînvelit nu are aceeași protecție mecanică suplimentară oferită de o construcție învelită. Prin urmare, trebuie instalat numai în aplicații și locații în care tipul de cablu selectat este permis și este asigurată o protecție adecvată atunci când este necesar.

Rutarea corectă

Trasarea cablurilor trebuie să evite marginile ascuțite, îndoirea excesivă, componentele în mișcare, sursele excesive de căldură și alte condiții care ar putea deteriora izolația. În interiorul dulapurilor electrice, conductorii trebuie aranjați astfel încât să prevină stresul mecanic inutil.

Rezilierea corespunzătoare

Terminalele, conectorii, mânerele și alte componente de conectare trebuie să fie compatibile cu tipul conductorului și secțiunea transversală. Terminarea slabă poate crește rezistența de contact și poate crea încălzire localizată.

Luați în considerare gruparea cablurilor

Atunci când mai multe conductoare încărcate sunt instalate împreună, disiparea căldurii poate fi redusă, iar curentul admisibil poate fi necesar să fie ajustat. Prin urmare, trebuie luate în considerare condițiile de instalare și reglementările aplicabile atunci când se determină capacitatea de purtare a curentului.

Cum afectează temperatura selecția cablului?

Temperatura ambiantă

Temperatura din jur afectează performanța termică a unui cablu electric. Un cablu instalat în interiorul unui dulap de control fierbinte poate funcționa în condiții diferite față de același cablu instalat într-un mediu mai rece.

Intervalul de temperatură de funcționare specificat al cablului trebuie comparat cu condițiile reale de instalare.

Temperatura de funcționare a conductorului

Specificațiile actuale ale produsului oferă un interval de temperatură de funcționare de la -30°C la +90°C. Curentul admisibil și creșterea actuală a temperaturii depind în continuare de metoda de instalare și de cerințele electrice relevante.

Condiții de temperatură pe termen scurt

Specificațiile produsului indică o capacitate de temperatură pe termen scurt de până la +250°C. Acest parametru nu trebuie interpretat ca o temperatură de funcționare continuă și trebuie evaluat în conformitate cu standardul de cablu aplicabil și condiția specifică de funcționare.

De ce sunt importante standardele europene pentru achizițiile prin cablu?

Cerințe standardizate de produs

Standardele europene privind cablurile stabilesc cerințe legate de construcția conductorului, caracteristicile electrice, izolația, dimensiunile și testarea. Utilizarea unui cablu proiectat în jurul standardului aplicabil poate simplifica selecția produselor pentru proiectele care deservesc piețele europene.

Documentatia proiectului

Proiectele industriale și producătorii de echipamente electrice pot avea nevoie de documentație tehnică pentru a demonstra că componentele selectate corespund standardelor specificate și cerințelor pieței.

LINSHENG identifică EN 60228 și HD 21.13 ca standarde aplicabile pentru gama sa de cabluri unice, standard UE, în timp ce conformitatea CE, RoHS și REACH poate fi furnizată în funcție de cerințele clienților și ale pieței.

Cerințele specifice pieței încă se aplică

Un cablu standard UE nu ar trebui să fie considerat automat adecvat pentru fiecare instalație din fiecare țară europeană. Reglementările naționale privind cablarea, metodele de instalare, cerințele de incendiu, condițiile de mediu și specificațiile proiectului trebuie, de asemenea, revizuite înainte de achiziție.

Cum ar trebui cumpărătorii să compare diferiți furnizori de cabluri?

Ce teste de calitate sunt importante pentru cablurile cu un singur conductor?

Testarea rezistenței conductoarelor

Testarea rezistenței conductorului ajută la verificarea dacă conductorul îndeplinește caracteristicile electrice specificate. Rezistența constantă este importantă pentru transmisia stabilă a curentului și performanța previzibilă a căderii de tensiune.

Încercarea de tracțiune și alungire

Testarea mecanică poate fi utilizată pentru a evalua caracteristicile conductorului și izolației. Măsurătorile rezistenței la tracțiune și al alungirii oferă informații despre modul în care materialele răspund la solicitarea mecanică.

Inspecția izolației

Izolația trebuie verificată pentru defecte care ar putea afecta siguranța electrică. Inspecția poate include verificări dimensionale, inspecție a aspectului și testare electrică în conformitate cu standardul de produs aplicabil.

Inspecția aspectului

Inspecția vizuală ajută la identificarea defectelor de suprafață, inconsistențe dimensionale, probleme de imprimare sau alte anomalii de fabricație înainte ca cablul să fie împachetat și expediat.

Cum poate LINSHENG să sprijine producătorii de echipamente electrice?

Dimensiuni multiple ale conductorilor

LINSHENGoferă o gamă de secțiuni transversale ale conductorilor de la 1,5 mm² la 25 mm², permițând producătorilor de echipamente, contractorilor electrici și distribuitorilor să aleagă diferite dimensiuni în funcție de cerințele proiectului.

Aprovizionare orientată către OEM

Producătorii de echipamente electrice pot solicita construcții specifice de conductori, materiale de izolare, culori, ambalaje, etichetare și documentație tehnică. Configurațiile personalizate ale cablurilor pot fi evaluate în funcție de cerințele proiectului.

Aplicații în mai multe industrii

TheCabluri fără înveliș cu un singur conductor standard UEpot fi luate în considerare pentru dulapuri de comandă, tablouri de distribuție, echipamente de automatizare industrială, cablaje pentru mașini și instalații electrice adecvate rezidențiale sau comerciale.
